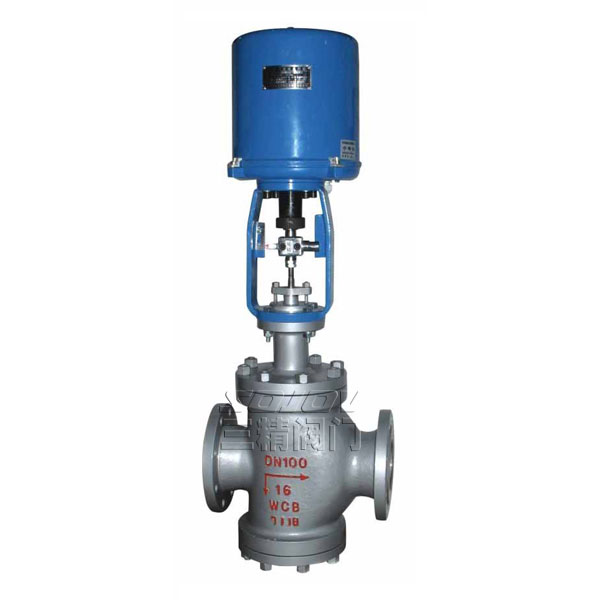

SZDLN電子式電動調節閥
電子式電動直通雙座調節閥
|
電子式調節閥型號：SZDLN |
電子式調節閥公稱通徑：25MM-400MM |
電子式調節閥 使用壓力：1.6MPA -10MPA |
|
電子式調節閥連接方式：法蘭連接 |
電子式調節閥 形式：電子式 |
電子式調節閥 主要功能：控制流量 |
|
電子式調節閥 介質：各種介質 |
電子式調節閥 材質：WCB鑄鋼 不銹鋼 |
電子式調節閥標準：機械部標準或定做非標 |
節閥.jpg)
SZDLN電子式電動調節閥產品概述：
SZDLN電子式電動直通雙座調節閥采用雙導向結構，配用9610L系列電子式直行程電動執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的確工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏量也較大且不是很清潔的介質場合SZDLN型電子式電動直通雙座調節閥有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有N16、40、64；公稱通徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅱ級或Ⅳ級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
SZDLN電子式電動調節閥主要零件材料
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填料：聚四氟
乙烯、柔性石墨、不銹鋼波紋管
墊片：聚膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
閥桿、推桿：2Cr13 Cr18Ni9Ti
襯套：2Cr13
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
|
額定流量系數 |
直線 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
193.6 |
302.5 |
484 |
759 |
1210 |
1936 |
2920 |
|
等百分比 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
1100 |
1760 |
2700 |
|
|
額定行程L(mm) |
16 |
25 |
40 |
60 |
120 |
|||||||||
|
公稱壓力PN（MPa) |
1.6、4.0、6.4 |
|||||||||||||
|
固有流量特性 |
直線、等百分比 |
|||||||||||||
|
固有可調比R |
50：1 |
|||||||||||||
|
信號范圍（mA.DC) |
0～10、4～20 |
|||||||||||||
|
電源電壓 |
220V、50Hz |
|||||||||||||
|
作用方式 |
故障時：全開、全閉、自鎖位 |
|||||||||||||
|
允許泄漏（1/h) |
10-3×閥額定容量 |
|||||||||||||
|
工作溫度 |
常溫型 |
-20～200、-40～250、-60～250 |
||||||||||||
|
散熱型 |
-40～450、-60～450 |
|||||||||||||
|
高溫型 |
450～650 |
|||||||||||||
|
低溫型 |
-60～-100、-100～-200、-200～250 |
|||||||||||||
調節閥訂貨須知
用戶的訂貨時需提供調節閥介質,調節閥閥前壓力,閥后設定壓力,最大流量/每小時,壓差/流量對應比,確定閥門尺寸/連接方式標準最大行程開啟行程流量調節比壓力波動（精度）壓力/溫度對應比,最大耐溫,閥體材質開關狀態（通斷電）,壓力等級,內泄漏率內部閥體結構/調節閥工作原理/調節閥安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的三精閥門公司專家為您審核把關感謝您訪問我們的網站【http://www.dr83.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
